一、TRNSYS中空調系統模型流程

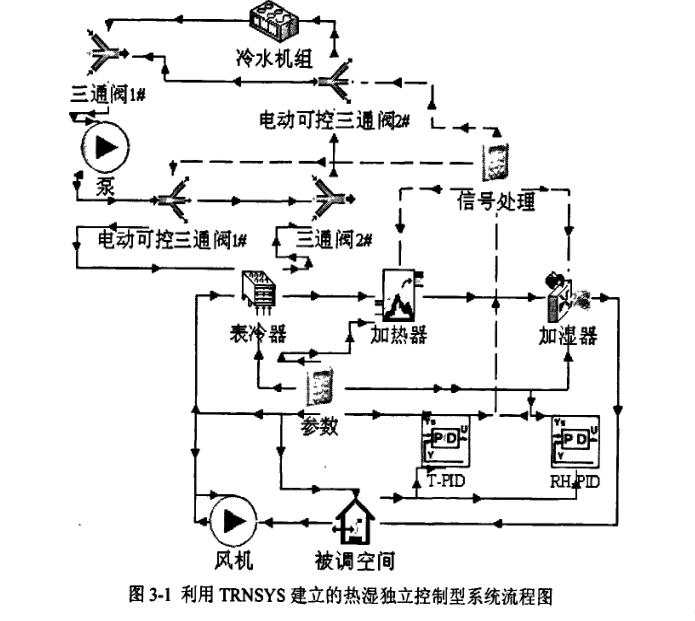

利用Ⅱ烈SYS瞬態模擬軟件建立熱濕獨立控制型系統模型，其流程圖如圖3一l所示，主要包括風機、表冷器、加熱器、加濕器、被調空間、冷水機組、泵、PID調節器、兩個可控三通閥以及兩個三通閥等模塊，另外單獨使用一個計算器模塊對PID輸出信號進行處理，系統部件主要參數使用另外一個計算器模塊輸入。其中圖中虛線表示信號傳遞線。

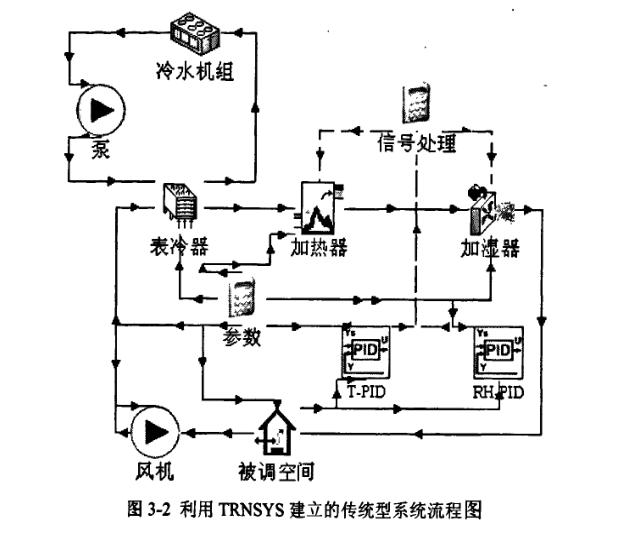

同時利用TRNSYS建立傳統型系統模型，其流程如圖3．2所示。相比熱濕獨立控制型系統，傳統型系統少了電動可控三通閥以及普通三通閥等硬件。






二、系統及部件參數
為了研究熱濕獨立控制型系統工作狀況及能耗情況，首先根據圖2-6所示搭

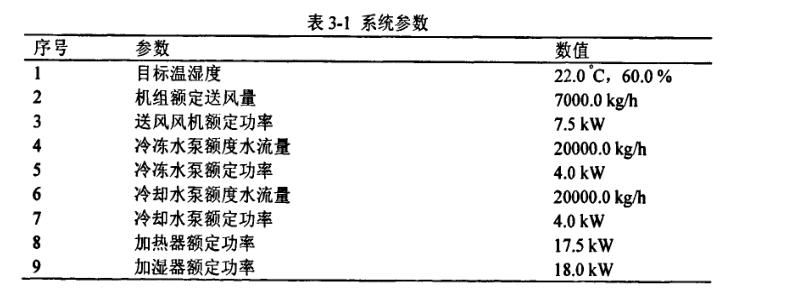

應用于博物館庫房的熱濕獨立控制型系統，系統參數如表3．1所示。





熱濕獨立控制型系統模型(如圖3．1)中主要部件的參數按表3．1設置，而信號處理模塊對TopID和RH．PID調節器輸出信號按圖2．8和圖2-9的要求處理，采用Fortran算法編程，
三、模擬計算參照的實際運行數據
研究過程需要預先確定被調空間負荷情況，被調空間冷負荷主要包括兩方面：顯熱負荷和潛熱負荷。顯熱負荷主要包括太陽輻射進入的熱量和室內外空氣溫差由維護結構傳入的熱量，以及人體、照明設備、各種工藝設備及電器設備散入房間的熱量；空氣調節過程中的潛熱負荷是非常重要的，對于新風，潛熱負荷主要取決于室外空氣的含濕量，對于回風，潛熱負荷很大取決于房間內部的情況，比如烹飪、干燥的活動，對室內濕度影響很大，同時也影響著回風濕度。

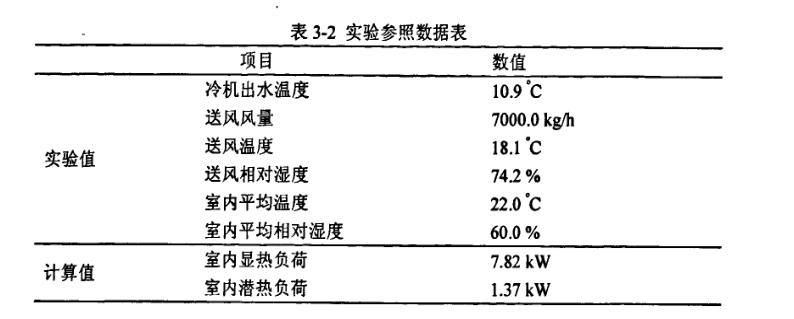

模擬計算被調空間負荷采用參考系統實際運行負荷情況而設定的簡單方法。其中標況下水發潛熱三近似為2452．0 kJ／kg。實際熱濕獨立控制型系統運行時的參數如表3-2中實驗值所示，計算得到室內負荷如表3．2中計算值所示。在TRNSYS中建立完整熱濕獨立控制型系統后，被調空間輸入不同的熱濕負荷，調試系統達到穩定后，分析熱濕獨立控制型系統在不同被調空間負荷下的工作狀況，并對熱濕獨立控制裝置在不同被調空間負荷下的工作情況進行模擬分析，同時對熱濕獨立控制型系統以及傳統型系統能耗進行模擬計算對比，分析熱濕獨立控制型系統節能效果。http://www.mingxihui.com
