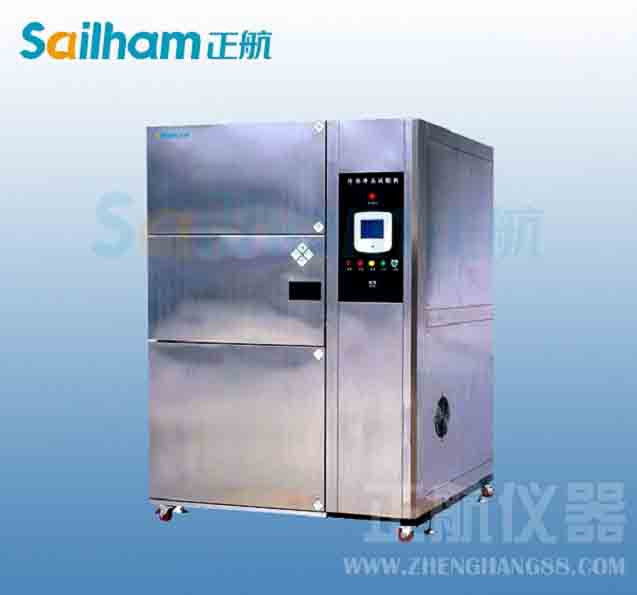

正航儀器等均溫沖擊試驗箱觸摸屏顯示屏控制
文章出處：正航儀器
人氣：
發表時間：2013-06-13
正航儀器等均溫沖擊試驗箱觸摸屏顯示屏控制
▲、霜要顯示屏進行溫度等顯示時，微處理器IC1的⑩腳輸出使能控制信號，通過R13加到 IC8的⑪腳，同時IC1的®腳輸出的串行數據信號加到冗8的@腳，IC1的⑩腳輸出的時鐘信 號通過R14加到IC8的⑫腳，被IC8處理后，分別為顯示屏提供行、列驅動信號，控制顯示 屏顯示電正航儀器等均溫沖擊試驗箱的工作狀態和制冷溫度。
正航儀器等均溫沖擊試驗箱蜂鳴器控制
▲、蜂鳴器電路曲微處理器IC1、N15、N16、P9和蜂鳴器BUZZ1等構成^每次進行操作時， IC1的⑮腳輸出蜂鳴器使能信號為高電平，并且由⑤腳輸出蜂鳴器驅動信號。⑮腳輸出的使 能控制信號通過R79限流使N15導通，利用R81使P9導通，從它的C極輸出的電壓經R84 為BUZZ1供電。⑤腳輸出的驅動信號通過R80限流，N16倒相放大后，驅動BUZZ1鳴叫一 聲，提醒用戶電正航儀器等均溫沖擊試驗箱已收到操作信號，此次控制有效。
